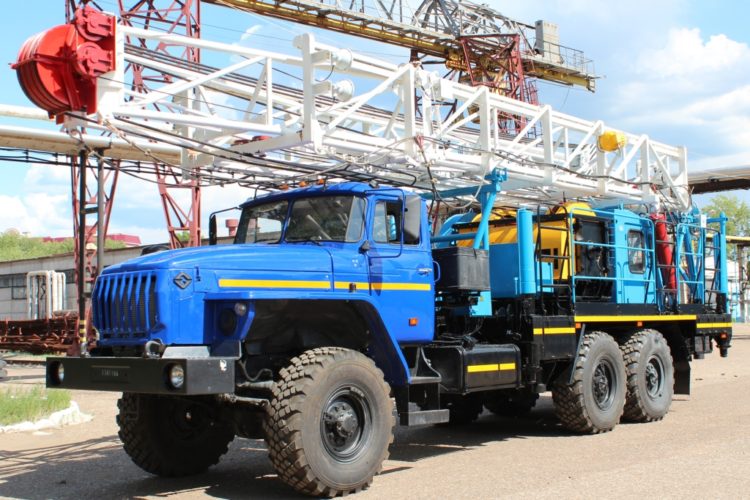

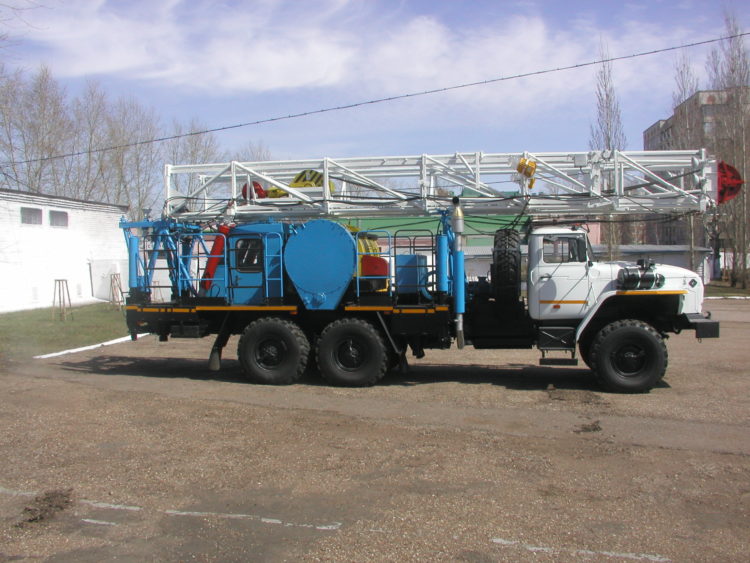

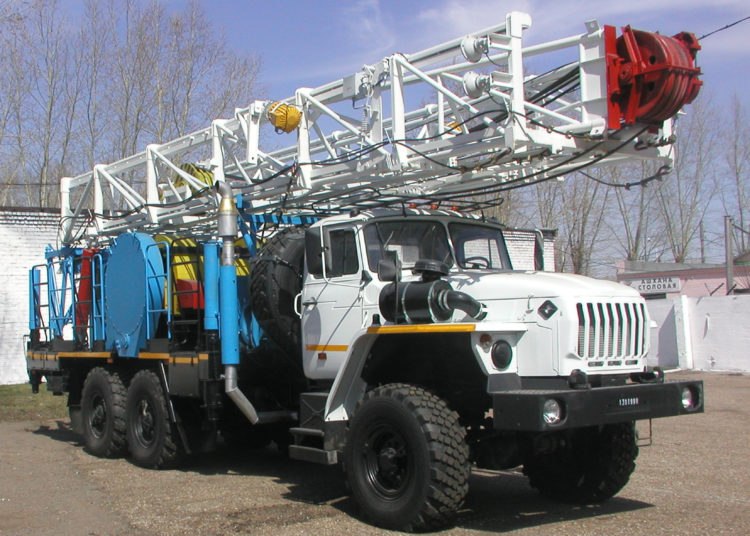

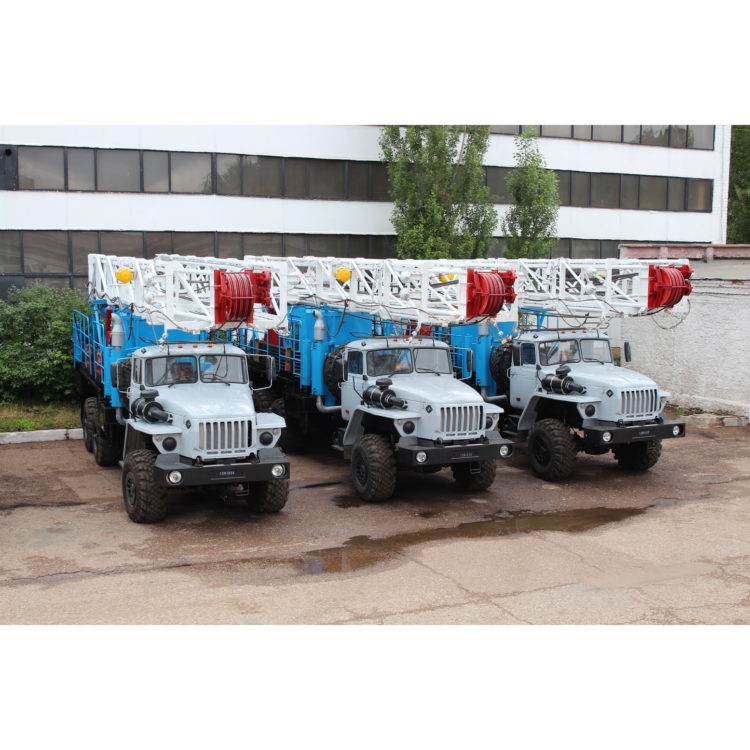

АГРЕГАТ ДЛЯ РЕМОНТА СКВАЖИН А5-40Т
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
|
Допускаемая нагрузка на крюке номинальная, тс
|
40
|
|
Наибольшая высота подъема крюка, м
|
15,5
|
|
Максимальная скорость передвижения, км/ч
|
60
|
|
Наибольший угол подъема и спуска агрегата
при движении в транспортном положении по сухой грунтовой дороге |
28°
|
|
Габаритные размеры в транспортном
положении, мм |
11190 х 2500 х 3990
|
|
Масса агрегата (полная), кг
|
22 300
|
|
Распределение полной массы агрегата на дорогу, кг
|
|
|
через переднюю ось
|
6 400
|
|
через ось задней тележки
|
15 900
|
|
Расчетный срок службы
|
9 лет
|
|
Грузоподъемность и скорость подъема крюка при частоте вращения двигателя
1800 об/мин на IV (прямой) передаче КП шасси, на 2-м ряду намотки каната на барабан лебедки. |
|
Грузоподъемность и скорость подъема крюка при частоте вращения двигателя
1800 об/мин на IV (прямой) передаче КП шасси, на 2-м ряду намотки каната на барабан лебедки.
1800 об/мин на IV (прямой) передаче КП шасси, на 2-м ряду намотки каната на барабан лебедки.
Таблица 1
|
Включенная
скорость |
Частота вращения
барабана, об/мин |
Скорость подъема
крюка, м/с |
Грузоподъемность
на крюке, тс |
|||
|
пониженная передача
|
повышенная передача
|
пониженная передача
|
повышенная передача
|
пониженная передача
|
повышенная передача
|
|
|
I
II III IV V |
21,5
38,8 73,9 112 170 |
38,2
68,9 131,4 199,2 302,6 |
0,13
0,24 0,46 0,70 1,067 |
0,237*
0,43* 0,82 1,249 1,89 |
40
40 23,43 15,46 10,2 |
40*
25,2* 13,18 8,7 5,74 |
|
Обратный ход
|
20,6
|
36,6
|
0,128
|
0,226
|
—
|
—
|
Примечание: * – не рекомендуемые режимы
ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ
Транспортная база:
шасси…………………………………………………………………………………. УРАЛ-4320-1916-60И-03
количество осей…………………………………………………………………………………………………… 3
количество ведущих осей……………………………………………………………………………………… 3
тип двигателя……………………………………………………………………………………. ЯМЗ-65654-01
номинальная мощность двигателя,
при n=2100 об/мин, кВт (л.с)……………………………………………………………………….. 169 (230)
при n=2100 об/мин, кВт (л.с)……………………………………………………………………….. 169 (230)
Трансмиссия:
привод лебедки и агрегата от первичного вала раздаточной коробки с помощью коробки отбора мощности через 2-х скоростную гитару и карданные валы
Лебедка:
тип однобарабанная, собранная в станине сварной конструкции
привод от коробки передач через конический редуктор и зубчатую передачу
номинальное тяговое усилие на 2-м ряду намотки, кН (кгс)………………………….. 105 (10500)
тип тормоза………………………………………………………………………….. ленточный с колодками
диаметр тормозного шкива, мм………………………………………………………………………….. 1000
ширина тормозных колодок, мм…………………………………………………………………………… 230
количество тормозных колодок на ленте………………………………………………………………… 20
тип тормозных колодок………………………………………………………………………… 4020.81.100-1
управление тормозом ножное пневматическое, сдублированное с ручным механическим
фрикционная муфта однодисковая пневматическая
материал вкладышей ФК-16Л ГОСТ 10851-73
Лебедка вспомогательная:
тип………………………………………………………………………………. барабанная с гидроприводом
назначение………………………………………………….. для погрузочно-разгрузочных операций при проведении вспомогательных работ
тяговое усилие на крюке, кН (кгс)………………………………………………………………… 20 (2040)
скорость намотки, м/с……………………………………………………………………………………….. 0,36
Вышка:
тип………………………………………………………………………… телескопическая двухсекционная с открытой передней гранью
высота от фундамента до оси кронблока ,м…………………………………………………………. 19,5
грузоподъемность, тс………………………………………………………………………………………….. 40
угол наклона вышки в рабочем положении (к вертикали)…………………………………………. 4º
Количество оттяжек
грузовых……………………………………………………………………………………………………………… 2
установочных………………………………………………………………………………………………………. 2
Подъем в рабочее положение……………………………….. двумя гидравлическими домкратами
Выдвижение верхней секции……………… канатное, специальной лебедкой с гидроприводом
Вышка оборудована:
• роликом для подвески гидроключей
• роликом для подвески кабеля УЭЦН
• роликом для подвески противосифонной юбки
• роликом для дополнительной лебедки
Талевая система:
оснастка…………………………………………………………………………………………………………… 3х4
канат 23,5-Г-I-Н-1860 (190) ГОСТ 7668-80, м………………………………………………………….. 172
Кронблок:
тип……………………………………………………………………………………………………….. одноосный
количество шкивов……………………………………………………………………………………………….. 4
диаметр шкивов (по дну ручья), мм……………………………………………………………………… 580
Крюкоблок:
тип……………………………………………………………………………. одноосный с трехрогим крюком
количество шкивов……………………………………………………………………………………………….. 3
диаметр зева основного рога крюка, мм…………………………………………………………………. 90
зев боковых рогов крюка, мм………………………………………………………………………………… 55
Электрооборудование:
напряжение…………………………………………………………………………………………………… 24 В
питание рабочих систем агрегата и …………………………. от генератора автомобиля,
аварийное освещение……………………………………………. от аккумуляторной батареи
рабочее освещение от внешнего источника электроэнергии 220 В
питание электрообогревателя кабины оператора от внешнего источника электроэнергии 220 В, 50 гц
система электропроводки ……………………………………………………………….. однопроводная
система электропроводки задней опоры и мачты………………………………… двухпроводная
отопление кабины оператора обогреватель электрический взрывозащищенный
уровень взрывозащиты класс взрывоопасной зоны В-Ir, категория взрывоопасной смеси IIВ, группа взрывоопасной смеси ТЗ
Управление:
спуско-подъемными операциями электро-пневматическое и ручное механическое из кабины на платформе агрегата
установкой вышки с выносного пульта
выдвижением верхней секцией вышки с выносного пульта
дополнительной лебедкой ручным распределителем SD18
гидроцилиндрами опор ручное механическое гидрораспределителемSD5 каждый цилиндр отдельно
коробкой передач шасси сдублированным постом управления электропневматического привода переключения передач
Обогрев кабины оператора:
нагреватель плоский, тип………………………………………………………………………… ПИЭН 1,2
количество, шт………………………………………………………………………………………………….. 2
мощность, Вт……………………………………………………………………………………………….. 2400
нагреватель плоский (обогрев пола кабины), тип…………………………………………. ПИЭН 0,5
количество, шт………………………………………………………………………………………………….. 1
мощность, Вт…………………………………………………………………………………………………. 500
Обогрев переднего стекла кабины оператора:
нагреватель плоский, тип………………………………………………………………………… ПИЭН 0,2
количество, шт………………………………………………………………………………………………….. 1
мощность, Вт…………………………………………………………………………………………………. 200
Обогрев маслобака:
тип…………………………………………………………………………………………………………. БЭВ-2-5
мощность, кВт…………………………………………………………………………………………………… 5
Индикатор веса электронный ИВЭ-50М:
Наибольший предел измеряемых усилий натяжения каната, кН……………………………….. 100
Предел допускаемой приведенной погрешности
измерения усилий натяжения каната, не более, %………………………………………………… 2,5
измерения усилий натяжения каната, не более, %………………………………………………… 2,5
Порог реагирования, не более, кН…………………………………………………………………………. 1,4
Диапазон изменения диаметра каната, мм……………………………………………………….. 18…25
Диапазон рабочих температур, ˚С:
– для силоизмерительного датчика и выносного табло………………………………………….. ± 50
– для прибора ИВЭ-50М……………………………………………………………………….. от -40 до +50
– относительная влажность воздуха при + 25 ˚С, не более, %…………………………………… 98
4 КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:
4.1.. Агрегат 692614 (А5-40Т), смонтированный на автомобиле УРАЛ-4320-1916-60И-03…..1
4.2. Комплект эксплуатационной документации (согласно ведомости ЭД)……………………. 1
4.3. Комплект запасных частей (согласно ведомости ЗИП)………………………………………….1
4.4. Плита опорная под задние аутригеры, шт. ………………………………………………………… 1
4.5. Плита опорная под передние аутригеры, шт. …………………………………………………….. 2
1 – шасси автомобиля УРАЛ-4320-1916-60И-03; 2 – вышка; 3 – искрогаситель; 4 – электрогидравлический аварийный привод; 5 – стойка передняя; 6 – лебедка; 7 – ограничитель подъема крюкоблока;
8 – кабина оператора; 9 – гитара двухскоростная; 10 — гидроцилиндры передних опор платформы;
11 – гидроцилиндры подъема вышки; 12 – гидроцилиндры задних опор платформы; 13 – стойка задняя; 14 – лебедка вспомогательная; 15 – подвеска гидроключа; 16 – гидросистема; 17 – лючок выносного пульта управления; 18 – крюкоблок.
8 – кабина оператора; 9 – гитара двухскоростная; 10 — гидроцилиндры передних опор платформы;
11 – гидроцилиндры подъема вышки; 12 – гидроцилиндры задних опор платформы; 13 – стойка задняя; 14 – лебедка вспомогательная; 15 – подвеска гидроключа; 16 – гидросистема; 17 – лючок выносного пульта управления; 18 – крюкоблок.
Агрегат А5-40Т предназначен для производства спускоподъемных операций при ремонте скважин, не оборудованных вышечными сооружениями, для работы сбросом труб и штанг на мостки, для производства тартальных работ, для чистки песчаных пробок желонкой и для возбуждения скважин поршневанием (свабированием) при намотке на барабан лебедки тартального каната Ø 15,5 мм.
