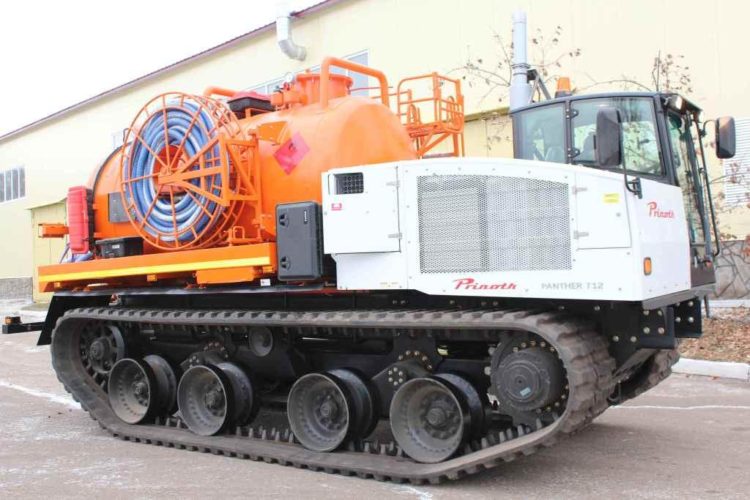

Установка сбора и закачки нефти (УСЗН) на шасси Prinoth Panther

1 НАЗНАЧЕНИЕ УСТАНОВКИ

1.1 Нефтесборщик вакуумный АКН-6,7, далее по тексту – нефтесборщик (или АКН), предназначен для:

  • сбора разливов нефти с рельефа, приямков и закачки в штатную ёмкость;
  • транспортировки собранной нефти до места утилизации;
  • эксплуатации во взрывоопасных зонах класса В-1г согласно ПУЭ, с параметрами возможных взрывоопасных смесей паров нефти и нефтепродуктов с воздухом категории IIА, группы Т3 согласно ГОСТ Р 51330.0-99, а также без присутствия взрыво- и пожароопасных сред.

1.2 Климатическое исполнение с диапазоном рабочих температур окружающего воздуха при эксплуатации:

– цистерна – специальное от минус 55 ºС до плюс 40 ºС;

– вакуумный насос НК-6МН – от минус 45 °С до плюс 45 °С.

2 ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1 Шифр……………………………………………………………………………………………………………….. АКН-6,7

2.2 Тип………………………………………………………………………………………… передвижной самоходный

2.3 База………………………………………………………………………. гусеничное шасси Prinoth Panther T12

2.4 Вакуумный насос…………………………………………… НК-6МН (аналог ВК-6М2Н) (взрывозащищенного исполнения, с температурой эксплуатации от -45 °С до +40 °С, исполнение У, категория размещения 1, применяемый для категории и группы взрывоопасных смесей II А ТЗ, уровень взрывозащиты 1 по ГОСТ Р 51330, взрывоопасная зона класса 2 по ГОСТ Р 51330.9 и В-Ir по ПУЭ, наименование рабочей среды – нефть и нефтепродукты)

– производительность, м3/ч (м3/мин)…………………………………………………………………… 240 (4,0)

– глубина всасывания, м, не менее…………………………………………………………………………………. 4

– привод……………………………………………………. гидравлический от гидромотора 310.4.80.01.06

– масса, кг………………………………………………………………………………………………………………….. 215

2.5 Цистерна

– номинальная вместимость, м3………………………………………………………………………….. 6,7±1,5%

– фактическая вместимость, м3………………………………………………………………………………….. 6,86

– допустимое максимальное разряжение в цистерне, МПа……………………………………….. 0,075

– величина настройки предохранительного клапана разряжения, МПа……………… 0,08…0,09

– рабочее избыточное давление в цистерне, не более, МПа………………………………. 0,35…0,45

– величина настройки предохранительного клапана избыточного давления, МПа………… 0,3

– время заполнения цистерны при помощи насоса, мин, не более…………………………………. 15

– время слива из цистерны самотёком при открытой крышке горловины, мин, не более… 15

2.6 Перекачиваемая жидкость ………………………………….. нефть, нефтепродукты, техническая вода

– плотность, кг/м3………………………………………………………………………………………………. 700-1000

– наибольшая масса транспортируемой жидкости, т…………………………………………………… 6,86

– температура транспортируемой жидкости, °С, не более……………………………………………… 80

2.7 Полная масса установки, кг, не более

– с заполненной цистерной……………………………………………………………………………………… 22940

– с порожней цистерной………………………………………………………………………………………….. 16080

2.8 Габаритные размеры, мм, не более

– длина…………………………………………………………………………………………………………………….. 7000

– ширина………………………………………………………………………………………………………………….. 2700

– высота…………………………………………………………………………………………………………………… 3950

– высота (с демонтированной трубой системы выхлопа)……………………………………………. 3400

2.9 Электрооборудование:

– напряжение, В…………………………………………………………………………………………………………… 24

– рабочее питание……………………………………………………………….. от бортового питания шасси;

– уровень взрывозащиты…………………………………………………. класс взрывоопасной зоны В-1г,

категория взрывоопасной смеси IIА,

группа взрывоопасной смеси ТЗ

2.10 Максимальная скорость движения установки,  км/ч………………………………………………………. 10
