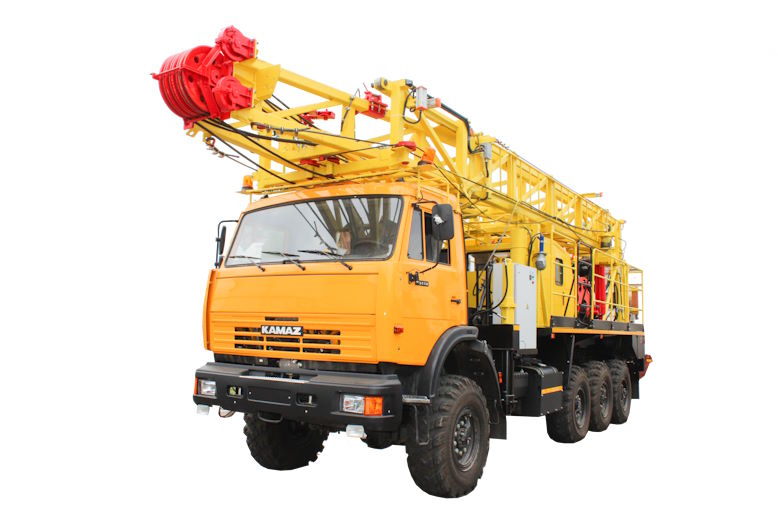

АГРЕГАТ ДЛЯ РЕМОНТА СКВАЖИН А5-40ТС1

Описание

Агрегат А5-40ТС1 предназначен для ремонта нефтяных и газовых скважин (глубина скважины определяется грузоподъёмностью агрегата) и позволяет проводить следующие работы: переезд от скважины к скважине; монтаж и демонтаж на скважине; спускоподъемные операции с насосно-компрессорными и бурильными трубами и насосными штангами; ловильные и другие виды работ, ликвидацию скважин; разбуривание песчаных пробок, цементных стаканов; фрезерование металлических предметов при помощи ДВЗ.
Климатическое исполнение – У, категория размещения – 1 по ГОСТ 15150-69, при температуре окружающего воздуха от минус 45º С до плюс 40º С.

Характеристики

Шасси САБР 22103-02
Двигатель ЯМЗ-238М2-63 (Евро 0)
Мощность, кВт (л.с.) 176 (240)
Допускаемая нагрузка на крюке номинальная, тс 40
Наибольшая высота подъема крюка, м 15,5
Максимальная скорость передвижения, км/ч 45
Наибольший угол подъема и спуска агрегата

при движении в транспортном положении

по сухой грунтовой дороге

25˚
Габаритные размеры в транспортном

положении, мм, не более

11000х2550х4000
Масса агрегата (полная), кг, не более 27 000
Распределение полной массы агрегата на оси транспортного средства, кг
на первую ось 7500
на вторую ось 6500
на третью ось 6500
на четвёртую ось 6500
Лебедка основная:
тип



однобарабанная, шестеренный привод, собранная в станине сварной конструкции
номинальное тяговое усилие на 2-м ряду намотки, кН (кгс) 82 (8300)
Лебедка вспомогательная:
тип барабанная с гидроприводом
тяговое усилие на крюке, кН (кгс) 29,4 (3000)
скорость намотки, м/с 0,36
Талевая система:
оснастка 3х4
канат 22Г-В-Н-Т-Р-1770 (180) ГОСТ 7668-80, м 172
Расчетный срок службы, лет 9
