Передвижная насосная установка ПНУ контейнерного типа

Передвижная насосная установка ПНУ контейнерного типа.

Категория:

Описание

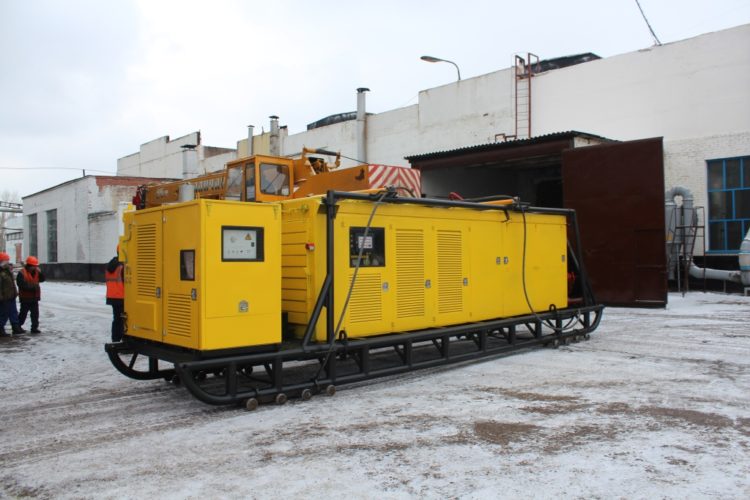

Передвижная насосная установка ПНУ контейнерного типа состоит из дизельного привода, сухого сцепления вытяжного типа, мультипликатора, центробежного насоса, которые смонтированы на раме и закрыты капотом. Рама устанавливается на шасси санного типа. Кроме того, на шасси санного типа устанавливается дизель-генератор мощностью 30 кВт и подпорный электронасос. Передвижная насосная установка ПНУ имеет возможность транспортирования до места выполнения работ на внешней подвеске вертолета МИ-26, в кузове транспортного средства или волоком.

  1. Назначение установки

Установка ПНУ предназначена для освобождения и закачки нефти, нефтепродуктов и воды при проведении плановых и аварийно-спасательных работ на линейной части и НПС магистральных нефтепроводов и нефтепродуктопроводов.

ПНУ предназначается для эксплуатации во взрывоопасной зоне В-1г, категория и группа взрывоопасных смесей II А, ТЗ по ПУЭ-86.

Климатическое исполнение – УХЛ1 по ГОСТ 15150, с температурой окружающего воздуха от минус 50°С до плюс 40°С.



2. Технические характеристики

2.1 Шифр………………………………………………………………………………………………….. ПНУ 80/800

2.2 Тип…………………………………………………………………………………………………… передвижной

2.3 Транспортная база…………………………………………………………………… шасси санного типа

— колея, мм…………………………………………………………………………………………………………… 1936

— дорожный просвет, мм…………………………………………………………………………………………. 360

— топливный бак, л…………………………………………………………………………………………………. 700

2.4 Насос основной…………………………………………………………………………………. ЦНСн 90-850

— тип…………………………………………………………………………………………………….. центробежный

— подача номинальная, м3/ч ……………………………………………………………………………………… 80

— рабочий диапазон подач, м3/ч ………………………………………………………………………… 63…95

— напор номинальный, м…………………………………………………………………………………………. 800

— номинальная частота вращения ротора, об/мин…………………………………………………… 3000

— максимальная частота вращения ротора, об/мин…………………………………………………. 3100

— кавитационный запас (при номинальной частоте вращения), м, не более……………….. 5,5

— утечки через торцовые уплотнения, л/час:

а) в атмосферу…………………………………………………………………………………………………………… 0

б) в герметичную ёмкость……………………………………………………………………………………….. 0,3

— максимальное избыточное давление на входе в насос, кгс/см2, не более……………….. 30*)

— минимальное избыточное давление на входе в насос, кгс/см2, не менее…………………. 0,5

Примечание: *)  При этом давление нагнетания не должно превышать 100 кгс/см2

2.5 Привод основного насоса…………………………………………………… силовая установка ЯСУ

— модель двигателя…………………………………………………………………………………… ЯМЗ-8502.10

тип                                                                               четырехтактный с воспламенением от

сжатия, турбонадувом и охлаждением

надувочного воздуха

— мощность максимальная, кВт (л.с.)………………………………………………………………. 434 (590)

— частота вращения при максимальной мощности, мин-1
(при частоте вращения к/вала двигателя 2100 мин-1)……………………………………………………….. 3150

— максимальное давление масла в системе маслостанции, МПа………………………………… 0,8

2.6 Установка оседиагональная насосная самовсасывающая….. УОДН 201-125-80-18,5-Т

— подача номинальная, м3/ч………………………………………………………………………………………. 70

— напор номинальный, м…………………………………………………………………………………………… 45

— рабочий диапазон подач, м3/ч……………………………………………………………………………. 50-95

— номинальная частота вращения ротора, об/мин…………………………………………………… 3000

— максимальное избыточное давление на входе в насос
(при этом давление нагнетания не должно превышать 1,3 МПа), МПа, не более…………………. 0,2

— максимальная высота самовсасывания
(обеспечивается дополнительным самовсасывающим насосом), м……………………………………… 6,5

— допускаемый кавитационный запас, м…………………………………………………………………… 1,5

— утечки через торцовое уплотнение, л/ч, не более:

  • в атмосферу…………………………………………………………………………………………………………… 0
  • в герметичную ёмкость……………………………………………………………………………………… 0,02

— объемная концентрация твердых частиц, %, не более……………………………………………… 10

— максимальный размер твердых частиц, мм, не более………………………………………………. 10

— мощность электродвигателя, кВт…………………………………………………………………………. 18,5

— номинальное напряжение электродвигателя, В…………………………………………………….. 380

— частота тока электродвигателя, Гц…………………………………………………………………………. 50

— время работы насоса при нулевой подаче, мин, не более………………………………………….. 3

— электрический кабель питания, м…………………………………………………………………………. 100

2.7 Предвключенный самовсасывающий насос………………………….. ВКс 20/15К55А-7,5/4Е

  • тип рабочего колеса насоса…………………………………………………………………………. вихревое
  • подача номинальная, м3/ч……………………………………………………………………………………… 20
  • напор номинальный, м…………………………………………………………………………………………… 15
  • максимальная высота самовсасывания, м…………………………………………………………………. 7
  • допускаемый кавитационный запас, м, не более………………………………………………………. 3
  • внешняя утечка через торцовое уплотнение, см3/ч, не более………………………………….. 0,2
  • частота вращения ротора, об/мин……………………………………………………………………….. 1500
  • напряжение в сети, В…………………………………………………………………………………………… 380
  • мощность электродвигателя, кВт………………………………………………………………………….. 7,5

2.8 Дизель-генератор………………………………………………………………………… АД30-Т400-1РМ6

— двигатель:

а) модель…………………………………………………………………………………………………. Д-243 (ММЗ)

б) тип                                                        4-х цилиндровый дизельный с рядной компоновкой цилиндров, непосредственным впрыском топлива, жидкостным охлаждением, с механическим регулятором частоты вращения

  • — генератор…………………………………………………………………………………………………………. ГС-30
  • — мощность номинальная, кВт………………………………………………………………………………….. 30
  • — напряжение номинальное, В………………………………………………………………………………… 400
  • — частота номинальная, Гц……………………………………………………………………………………….. 50
  • — коэффициент мощности номинальный (при индуктивной нагрузке)………………………. 0,8
  • — род тока………………………………………………………………………………. переменный трехфазный
  • — частота вращения вала дизеля, с-1 (об/мин)…………………………………………………… 25 (1500)
  • — емкость топливного бака, л: ………………………………………………………………………………….. 60

2.9 Транспортные характеристики:

– масса полностью заправленной установки

без дизельного топлива в топливных баках, кг, не более…………………………………… 12000*)

с дизельным топливом в топливных баках, кг, не более………………………………………. 12760

Примечание: *) – обеспечивается транспортирование на внешней подвеске вертолёта МИ-26

2.10 Габаритные размеры в транспортном положении (обеспечивается разрешённый ГИБДД транспортный габарит при перевозке в кузове автомобилей КамАЗ, Урал, КрАЗ):

— длина (в транспортном положении), мм, не более……………………………………………….. 8800

— ширина (с огибателями), мм, не более………………………………………………………………… 2350

— высота, мм, не более…………………………………………………………………………………………… 2400

2.11 Показатели надежности:

— срок службы, лет, не менее…………………………………………………………………………………….. 10

— ресурс, ч
